O que torna as fitas de elementos de aquecimento de folha de alumínio essenciais?

No âmbito do gerenciamento térmico moderno, onde flexibilidade, precisão e confiabilidade são inegociáveis, Material de fitas de elemento de aquecimento de folha de alumínio surgiu como uma tecnologia fundamental. Indo muito além de simples manchas de aquecimento, esses laminados sofisticados são sistemas projetados que convertem energia elétrica em calor uniforme e controlável em uma vasta gama de superfícies e geometrias complexas. Em sua essência, eles representam uma fusão entre ciência de materiais e engenharia elétrica, projetados para resolver desafios de aquecimento onde bobinas de arame tradicionais ou elementos cerâmicos rígidos falham. Desde manter sensores aeroespaciais críticos funcionais em condições frias até fornecer calor suave e localizado em dispositivos de terapia médica, essas fitas permitem a inovação por serem finas, leves e adaptáveis. Compreender a sua construção, desde os caminhos condutores da folha de alumínio até às camadas isolantes especializadas, é fundamental para aproveitar todo o seu potencial. Este artigo investiga profundamente por que esse material é indispensável, explorando sua composição, propriedades destacadas, diversas aplicações e critérios críticos de seleção para engenheiros e projetistas.

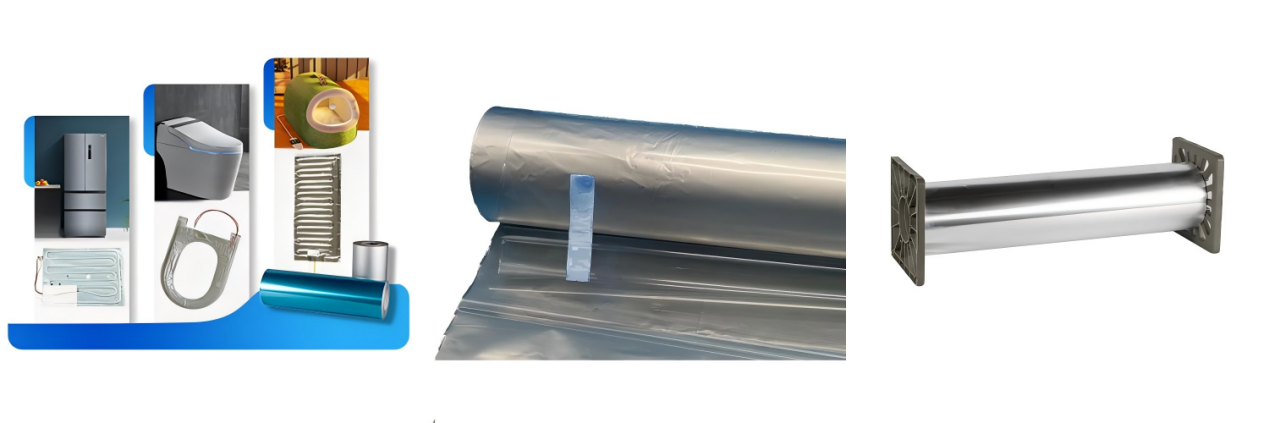

Introdução: O Núcleo do Aquecimento Flexível Moderno

O advento de soluções de aquecimento flexíveis revolucionou o design de produtos em todos os setores. Material de fitas de elemento de aquecimento de folha de alumínio está no centro desta revolução. Essencialmente, estas são estruturas finas e laminadas onde um circuito de folha de alumínio gravado com precisão atua como elemento de aquecimento resistivo. Quando uma corrente eléctrica passa através deste padrão de folha, a sua resistência inerente gera calor uniformemente em toda a sua área de superfície. Este princípio fundamental é embalado em um formato de fita durável e flexível, permitindo a integração direta em superfícies curvas, peças móveis ou em montagens compactas. A mudança de aquecedores volumosos e frágeis para esses sistemas de película fina oferece vantagens incomparáveis, incluindo maior eficiência térmica devido ao contato direto com a superfície, redução do consumo de energia, maior liberdade de design e maior confiabilidade do produto. Eles não são apenas um componente, mas uma tecnologia capacitadora que permite soluções térmicas mais inteligentes, mais leves e mais centradas no usuário.

• Liberdade de design: Permite o aquecimento em superfícies tridimensionais complexas, impossível para aquecedores rígidos.
• Distribuição Uniforme de Calor: O padrão de folha gravada fornece calor consistente em toda a área ativa, eliminando pontos quentes.
• Resposta Térmica Rápida: A baixa massa térmica permite tempos rápidos de aquecimento e resfriamento, permitindo um controle preciso da temperatura.

Mergulho profundo: materiais e construção de fitas de aquecimento

O desempenho e a confiabilidade de uma fita de aquecimento são ditados por sua construção multicamadas. Cada camada desempenha uma função distinta e crítica, trabalhando em conjunto para produzir calor seguro, eficiente e durável. Um típico material de fita de folha de alumínio aquecedor flexível empilhamento é uma maravilha da engenharia de materiais. Tudo começa com o elemento resistivo central – a própria folha de alumínio. A escolha da liga, têmpera e espessura (geralmente variando de 0,0005" a 0,002") influencia diretamente a resistência elétrica, a capacidade de condução de corrente e a durabilidade mecânica do aquecedor. Esta folha é gravada química ou mecanicamente em um padrão de circuito específico, que define a distribuição de calor e a potência. Em seguida, a camada adesiva liga este elemento a substratos isolantes. Esta é uma junção crítica; para alguns projetos, um fita adesiva condutora de aquecimento de folha de alumínio é usado para garantir a conexão elétrica aos barramentos, enquanto na maioria das áreas, um adesivo não condutor e termicamente estável é essencial para o isolamento.

A folha e o adesivo são então encapsulados entre camadas de isolamento dielétrico. A escolha do isolamento é fundamental para a classificação de temperatura e proteção ambiental. O filme de poliimida (Kapton) é a primeira escolha para muitas aplicações, levando à especificação comum de fita de folha de alumínio de poliimida para aplicações de aquecimento . Ele oferece um excelente equilíbrio entre resistência a altas temperaturas, resistência mecânica e resistência química. Para temperaturas ainda mais altas ou ambientes flexíveis mais exigentes, são usados ​​compostos de borracha de silicone ou de silicone reforçados com fibra de vidro. Finalmente, um revestimento protetor opcional ou adesivo sensível à pressão (PSA) pode ser adicionado para facilitar a instalação. Esta estratificação precisa transforma materiais simples em um sistema de aquecimento robusto e integrado.

Propriedades-chave para desempenho confiável

Selecionando o certo Material de fitas de elemento de aquecimento de folha de alumínio requer uma compreensão completa das principais propriedades de desempenho que garantem a confiabilidade no aplicativo de destino. O mais importante deles é o desempenho térmico. Um fita de folha de alumínio de alta temperatura para elementos de aquecimento deve não apenas atingir a temperatura operacional desejada, mas fazê-lo de forma estável e segura ao longo de milhares de ciclos. A combinação do ponto de fusão da liga de alumínio e, mais criticamente, da temperatura de operação contínua do material de isolamento (geralmente 150°C para poliimida, até 200°C para silicone) define esse teto. Igualmente importante é o desempenho elétrico. A resistividade da folha e o padrão de circuito projetado determinam a densidade de watts (watts por polegada quadrada), que deve ser cuidadosamente calculada para evitar superaquecimento do isolamento ou causar fuga térmica. A uniformidade do calor é uma marca registrada dos aquecedores de folhas bem projetados, decorrente da seção transversal consistente dos caminhos gravados.

Além do calor e da eletricidade, a durabilidade mecânica e ambiental é crucial. A flexibilidade é a principal razão para a escolha desta tecnologia; a fita deve resistir a dobras, dobras ou vibrações repetidas sem quebrar a folha ou delaminar as camadas. A resistência à umidade, produtos químicos e abrasão é determinada pelo isolamento externo e pelos métodos de vedação. Por exemplo, um aquecedor encapsulado em borracha de silicone oferece resistência superior à umidade e a produtos químicos em comparação com um laminado básico de poliimida, tornando-o adequado para ambientes severos de esterilização industrial ou médica. Estas propriedades não são independentes, mas sim inter-relacionadas, exigindo uma visão holística durante a fase de especificação.

• Faixa de temperatura e estabilidade: Capaz de operar desde temperaturas criogênicas até mais de 200°C, com resistência estável ao longo do tempo.
• Densidade Uniforme de Watts: Fornece distribuição uniforme de calor, fundamental para processos como laminação ou aquecimento médico.
• Excelente resistência dielétrica: O isolamento de alta tensão garante a segurança do usuário e evita curtos-circuitos.
• Baixa desgaseificação: Essencial para aplicações de vácuo ou aeroespaciais para evitar contaminação.

Aplicações primárias em todos os setores

Os atributos únicos de material de fita de folha de alumínio aquecedor flexível levaram à sua adoção em uma impressionante variedade de campos. Em cada caso, resolve um desafio térmico específico que as tecnologias alternativas não conseguem resolver de forma tão eficaz. No setor médico e de saúde, o conforto e a segurança do paciente são fundamentais. Essas fitas são parte integrante de almofadas térmicas terapêuticas, aquecedores de sangue/fluidos intravenosos e equipamentos de terapia respiratória, fornecendo calor consistente e de baixa potência, controlável e seguro para contato humano. As indústrias aeroespacial e automotiva utilizam-nos para aplicações críticas de degelo e antigelo nas bordas das asas, tubos piloto e sensores, onde o baixo peso, a confiabilidade e a capacidade de adaptação às superfícies aerodinâmicas são vitais.

Os produtos eletrônicos de consumo utilizam elementos de aquecimento finos atrás de telas LCD em climas extremos para manter a funcionalidade, ou em baterias para garantir temperaturas ideais de carregamento. As aplicações industriais são vastas, desde a manutenção de temperaturas de processos em linhas de fluidos e instrumentos analíticos até o fornecimento de calor de vedação em máquinas de embalagem. A capacidade de criar fitas de elemento de aquecimento de folha de alumínio cortadas personalizadas em praticamente qualquer formato permite que os engenheiros coloquem o calor exatamente onde é necessário, minimizando o desperdício de energia e maximizando a eficiência do sistema. Essa diversidade de aplicações ressalta o papel do material como uma ferramenta térmica versátil.

Guia de Design e Seleção

A implementação bem-sucedida de uma solução de fita de aquecimento é um processo meticuloso que começa com requisitos claros. O caminho para especificar fitas de elemento de aquecimento de folha de alumínio cortadas personalizadas envolve a definição de vários parâmetros interdependentes. Primeiro, os requisitos térmicos: a temperatura operacional desejada, as condições ambientais, o tempo de aquecimento e a potência total necessária. Isso determina a densidade de watts necessária. Em segundo lugar, os parâmetros elétricos: tensão disponível (CA ou CC) e limitações de corrente. Usando a lei de Ohm e a resistividade da folha, isso define a resistência total e a geometria do traço do padrão do circuito. Terceiro, as restrições mecânicas e ambientais: o espaço disponível, a flexibilidade necessária, a exposição à umidade, produtos químicos ou abrasão. Isto impulsiona a escolha entre um fita de folha de alumínio de poliimida para aplicações de aquecimento para um ambiente limpo e de alta temperatura ou uma construção de borracha de silicone para um ambiente úmido e abrasivo.

Um ponto de decisão crítico, muitas vezes esquecido, é o método de conexão elétrica. Usando um fita adesiva condutora de aquecimento de folha de alumínio nos pontos de conexão do barramento pode simplificar a montagem e melhorar a confiabilidade em relação à crimpagem mecânica, especialmente em ambientes de alta vibração. Por fim, considerar o processo de fabricação – se a fita será fornecida em bobina, como peças individuais ou com sensores e controladores integrados – é essencial para a integração. O envolvimento com especialistas no início da fase de projeto pode ajudar a navegar nessas escolhas para otimizar o desempenho, o custo e a capacidade de fabricação.

• Defina metas térmicas: Calcule a potência necessária com base na perda de calor e no aumento de temperatura desejado.
• Mapear restrições elétricas: Determine a tensão operacional e o espaço disponível para modelar a resistência e o padrão do circuito.
• Selecione a construção: Escolha o material de isolamento (poliimida, silicone) com base na temperatura, flexibilidade e necessidades ambientais.
• Plano de Integração: Especifique o tipo de conexão (abas soldadas, adesivo condutor, conectores ZIF), fios condutores e método de montagem.

Perguntas frequentes

Como a folha de alumínio cria calor nessas fitas?

A folha de alumínio gera calor através do princípio fundamental do aquecimento Joule (também chamado de aquecimento resistivo). Quando uma corrente elétrica é forçada a fluir através dos caminhos finos da folha de alumínio gravada dentro da fita, ela encontra resistência elétrica. Essa resistência impede o fluxo de elétrons, fazendo com que a energia cinética seja convertida em energia térmica (calor). A quantidade de calor gerada é calculada com precisão usando a fórmula P = I²R (Potência = Corrente ao quadrado x Resistência). Ao projetar cuidadosamente a liga da folha, a espessura e o padrão específico de serpentina em que ela é gravada, os fabricantes podem controlar a resistência total da fita e, portanto, sua produção de calor (potência) e distribuição pela superfície, tornando-a Material de fitas de elemento de aquecimento de folha de alumínio uma fonte de calor altamente previsível e eficiente.

Qual é a temperatura máxima para essas fitas de aquecimento?

A temperatura máxima de operação não é determinada apenas pela folha de alumínio (que derrete a ~660°C), mas pelos materiais isolantes que a encapsulam. Para padrão fita de folha de alumínio de poliimida para aplicações de aquecimento , a temperatura de operação contínua normalmente varia de 150°C a 180°C (302°F a 356°F), limitada pelo filme de poliimida. Para ambientes mais extremos, as construções que utilizam isolamento de borracha de silicone ou poliimidas de alta temperatura podem permitir operação contínua até 220°C (428°F) ou até mais por curtos períodos. É crucial consultar as especificações do fabricante para classificações de temperatura contínua e de pico, pois excedê-las pode levar à quebra, delaminação e falha do isolamento. Portanto, especificar um fita de folha de alumínio de alta temperatura para elementos de aquecimento requer a correspondência da temperatura nominal com a máxima da sua aplicação com uma margem de segurança.

Eles podem ser dobrados ou moldados após a instalação?

Sim, a principal vantagem desta tecnologia é a sua flexibilidade inerente. Material de fita de folha de alumínio aquecedor flexível foi projetado para ser adaptável. No entanto, existem limitações importantes. Eles podem ser dobrados em torno de curvas estáticas durante a instalação inicial, mas dobras acentuadas (vincos em um raio muito pequeno) devem ser evitadas, pois isso pode tensionar e potencialmente rachar o circuito da folha gravada ou as camadas isolantes, levando a um ponto quente ou a um circuito aberto. Eles não são projetados para flexão dinâmica e repetitiva em operação (como em uma dobradiça em movimento contínuo). Para aplicações que exigem movimento, são utilizadas construções específicas com folhas mais dúcteis e encapsulamento robusto (como borracha de silicone). Sempre siga a especificação do raio de curvatura mínimo do fabricante, que geralmente é de 5 a 10 vezes a espessura total da fita.

Como determino a potência e o tamanho corretos?

Determinar a potência e o tamanho físico corretos requer um cálculo térmico. Primeiro, identifique o objeto que você precisa aquecer: sua massa, material (capacidade térmica específica) e o aumento de temperatura desejado ao longo de um tempo específico. Isso fornece a energia total necessária. Em segundo lugar, ter em conta as perdas de calor para o ambiente através de condução, convecção e radiação, que é frequentemente o factor dominante no aquecimento sustentado. Para estimativas simples, calculadoras on-line ou manuais de engenharia fornecem fórmulas de perda de calor para formas comuns. A potência total necessária é a soma da energia necessária para o aquecimento inicial mais a potência contínua para compensar as perdas. O tamanho (área) do aquecedor é então determinado dividindo a potência total por uma densidade de watts segura (por exemplo, 5-10 W/in² para poliimida, maior para silicone). Para projetos complexos, software de simulação térmica ou consulta a fabricante especializado em fitas de elemento de aquecimento de folha de alumínio cortadas personalizadas é altamente recomendado.

Essas fitas são seguras para aplicações médicas ou relacionadas a alimentos?

Sim, mas com ressalvas críticas. As fitas de aquecimento podem ser fabricadas para serem seguras para aplicações médicas e de contato com alimentos, mas nem todas as fitas padrão são adequadas. A segurança depende dos materiais específicos utilizados na construção. Para dispositivos médicos, os materiais geralmente devem ser biocompatíveis, não tóxicos e capazes de resistir à esterilização (por exemplo, autoclavagem, radiação gama ou gás EtO). Isolamentos como graus específicos de borracha de silicone são comumente usados. Para aplicações relacionadas com alimentos, os materiais devem cumprir os regulamentos de segurança alimentar relevantes (como FDA 21 CFR nos EUA), o que significa que não devem lixiviar substâncias nocivas sob condições de funcionamento. É imperativo declarar explicitamente a necessidade de conformidade médica ou de qualidade alimentar ao adquirir fita adesiva condutora de aquecimento de folha de alumínio ou qualquer componente, e para solicitar documentação como certificação USP Classe VI ou declarações de conformidade da FDA do fornecedor do material e do fabricante do aquecedor acabado.
